目前, 吸波材料的设计大都依赖经验进行，很少有研究就如何实现宽角度吸波材料进行详细的理论分析和设计指导, 本团队在之前的研究工作中已经基于等效介质原理建立了宽角度吸波理论（//www.math-engineering.uestc.edu.cn/wangren/zh_CN/article/369372/content/3278.htm#article）。

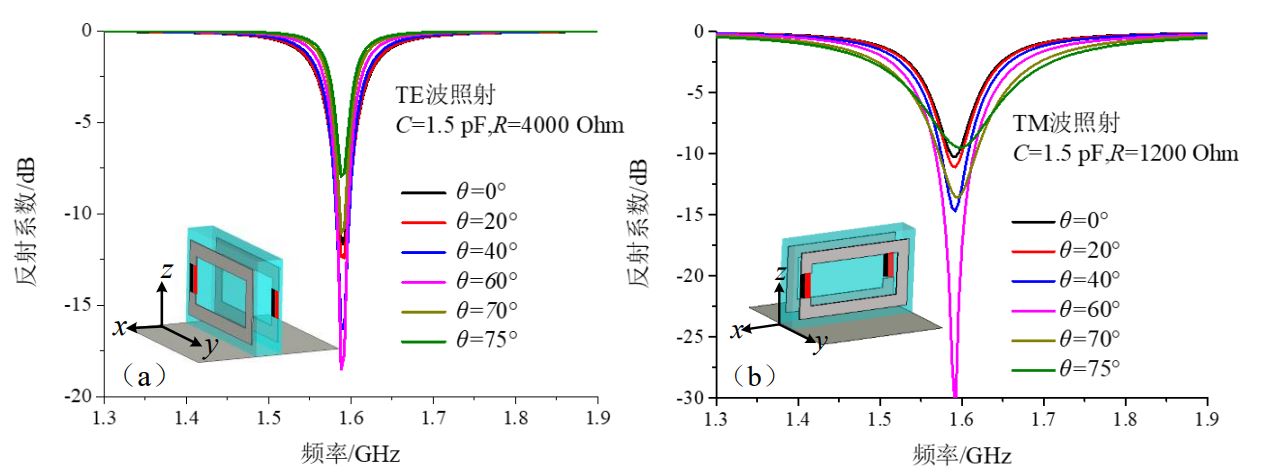

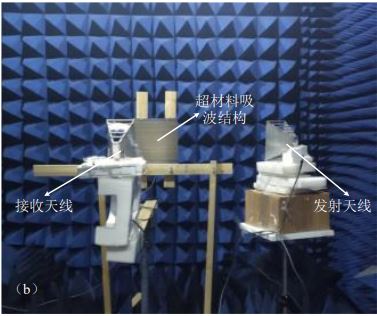

    本文基于前述理论设计了一种宽入射角超材料吸波体。超材料吸波体单元由竖直放置在理想导体(PEC)上的双面开口谐振环组成，谐振环开口处加载集总电阻R和集总电容C，其中电阻R用于调控超材料的等效电磁参数，电容C用于调控超材料的谐振频率和实现单元小型化。当TE波（横电波，电场方向与入射面垂直的平面电磁波）照射时，电阻R=4000 Ohm，C=1.5 pF，在1.59 GHz处，本文设计的宽角超材料吸波体实现了70°内90%以上吸波率，当入射角度达到75°，也仍然有85%以上吸波率，并且基于等效介质原理的理论分析结果和仿真结果及测量结果都基本吻合；当TM波（横磁波，磁场方向与入射面垂直的平面电磁波）照射时，电阻R=1200 Ohm，C=1.5 pF，此时需将超材料单元旋转90°，在1.59 GHz处，本文设计的宽角超材料吸波体实现了70°内90%以上吸波率，当入射角度达到75°，也仍然有85%以上吸波率。此外，当电容C发生改变而其余参数不改变时，本文设计的超材料吸波体在新的谐振频率处仍然具有同样的宽角吸波性能，具有宽频带的工作特性。该研究从实验上验证了本团队之前提出的理论，为宽角吸波体设计提供了有效方法。

原文链接：http://wulixb.iphy.ac.cn/cn/article/doi/10.7498/aps.69.20201448
